ISC 21回顾

实名羡慕过往的同学能去德国🇩🇪，我已经long long time 没有行万里路了，可影响我们在线上给予对宝座一定的冲击。

The HPC competition is all about hacking. Just like Neo (The hacker) dodging the bullets.

对于国内，德国，以及美国的比赛，我大致了解了三个区域对科研的态度。国内的情况之前已经描述过了，鉴于最近参加的ASSIST上科大选角大赛储存分场，我觉得中国真正做事的科研人员是承包国家项目的，其实强如陆游游也是如此，不过没有工业界做上层建筑，真的做出来的 filesys 都是玩具。德国这20天左右的调试和report，code challenge的代码质量简直💩。由此我觉得科研实习及学习还是得去万物之源——美国。年底的SC21进决赛了，我也在培养下一任队长了。（ASC22加油。

  • 性能测试
    • HPCC （10 pts）移植GPU
    • HPCG （10 pts）
    • HPL （10 pts，单独评奖）
  • 传统 HPC 题
    • gpaw （分子模拟，10pts）
    • MetaHipMer 2 （宏基因组测序，10pts）
    • WRF（气象推断，10pts）
    • lammps（蛋白质模拟，10pts）
  • Code Challenge （10pts）
    • 对 wrf 和 gpaw 的 mpi_alltoallv 推断前端、以及（，10pts）

现场面试（10pts）

超算介绍

在刚开始拿到机器的时候我想笑，因为Niagara（在加拿大🇨🇦多伦多大学，意思是那个落差最大的瀑布）的配置和我在jump面试维护的几乎一样，从文件系统到scheduler。大概大前年我们ASC拿第二名是因为对两倍数据集的使用。还有当时志强对那个训练模型的熟悉，这次运气大致也到了我们上面。Niagara 登陆节点7个skx, CentOS7， Intel(R) Xeon(R) Gold 5115 CPU @ 2.40GHz，全是100GBps的IB卡，debug节点可以申1小时，和登陆节点配置是Intel(R) Xeon(R) Gold 6248 CPU @ 2.50GHz，compute节点在nia1000左右可能可以申请到cascade lake。（所谓无痛提升性能。） 文件系统是gpfs和module放的用户态cvmfs。NSCC（National SuperComputing Centre）是新加坡大学联盟+ASTAR研究所的超算集群，就比较寒酸了，4个被很多人拷文件的登陆节点broadwell 2690-v3，CentOS6，IB卡是100Bps，主要是为了文件系统。但由于我我有NUS的好朋友（前同事）拿到了他的回校工具，这样我们就无痛多了4个登陆节点，但是交的队列是一样的。normal队列和登陆节点一样，而dgx是假的dgx，是16G的显存不说，nvlink也无。不过CPU稍稍好一点点，v3变v4。内卷之坡县尽如此，都不如我校校内的机器，终于知道我前老板为什么要回上海了。

还有说一下pbs和slurm，讲真，前者一点也不安全，其实就是一个后台程序在维护一套bash脚本，勉强维护住了，不过后者有商业版可以买，也做了很多cgroup的隔离，可sg机器上并没有，所以稍稍hack一下可以运行的时间还是可以的。同时也可以qsub -I一个交互干任何你想干的东西，（注意ip地址是ib卡的，qsub控制都是板载千兆口。）而在Niagara所有的openrun 和资源都是被控制住的。在进入的时候，ib卡就不能用于mpirun的host，这一点非常坑。

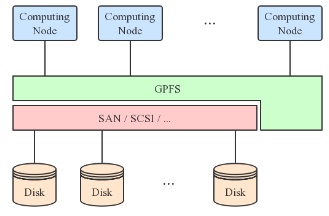

两个超算集群都有很好的GPFS，但是NSCC的scratch没有flock，导致不能用spack.总之POSIX是个对读写都需要加🔒的协议，GPFS并没有做到这一点。

Benchmark

HPL

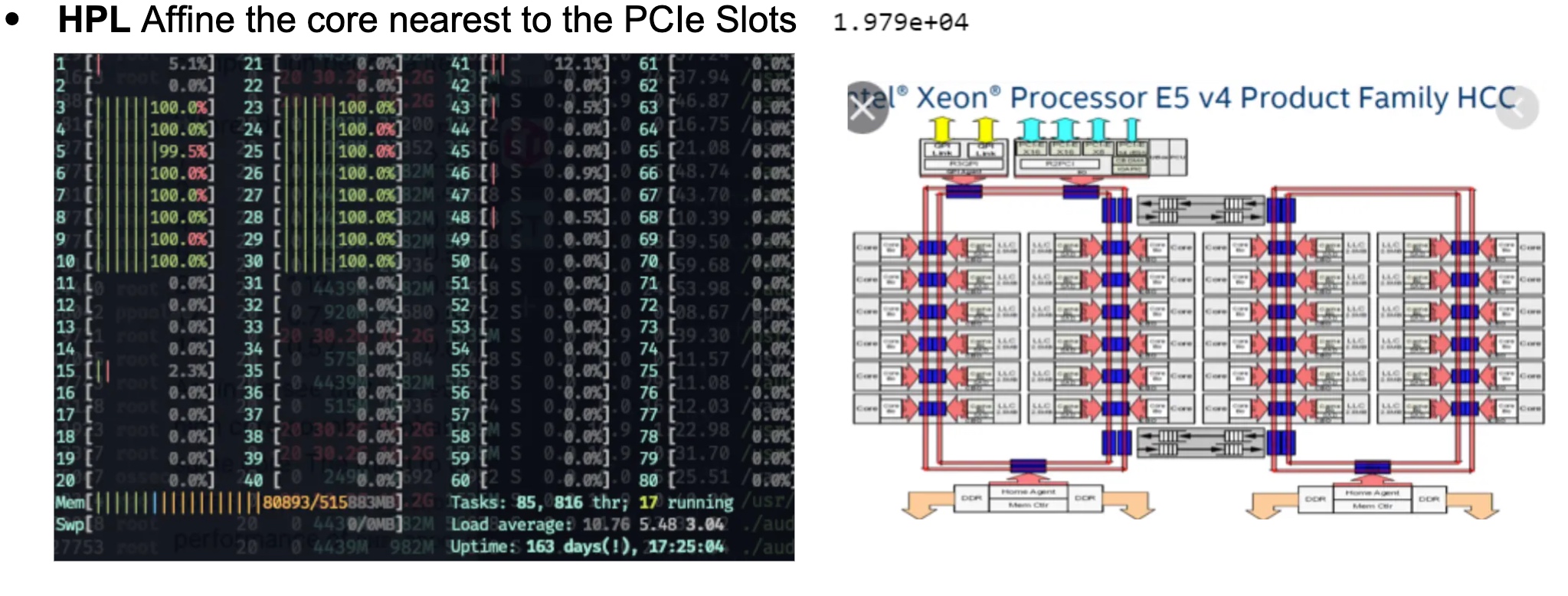

虽然每次都觉着这是跑分，可这次真不一样。我们本来以为这是dgx就可以靠nvlink 这个topology搞点事情。可惜只能搞CPU的affinity了，我们用taskset 搞了这个😄。

虽然性能提升是个玄学，不过有总比没好。

HPCG

这次还需要在cpu上跑，从官网上搞了个xhpcg_skx，没想到在tuning的时候到了cascadelake，后来我们每次跑都指定那个节点。

HPCC

以前比赛从来没有过这么老的东西去跑benchmark，这是一个最后commit 13年的东西，有HPL，FFT等7个小case，主流benchmark都不用这玩意了，可能欧洲人比较念旧吧。我们调了一版本CuBLAS编译的HPL和CuFFT变异的FFTW。性能是直线上升。

MHM2

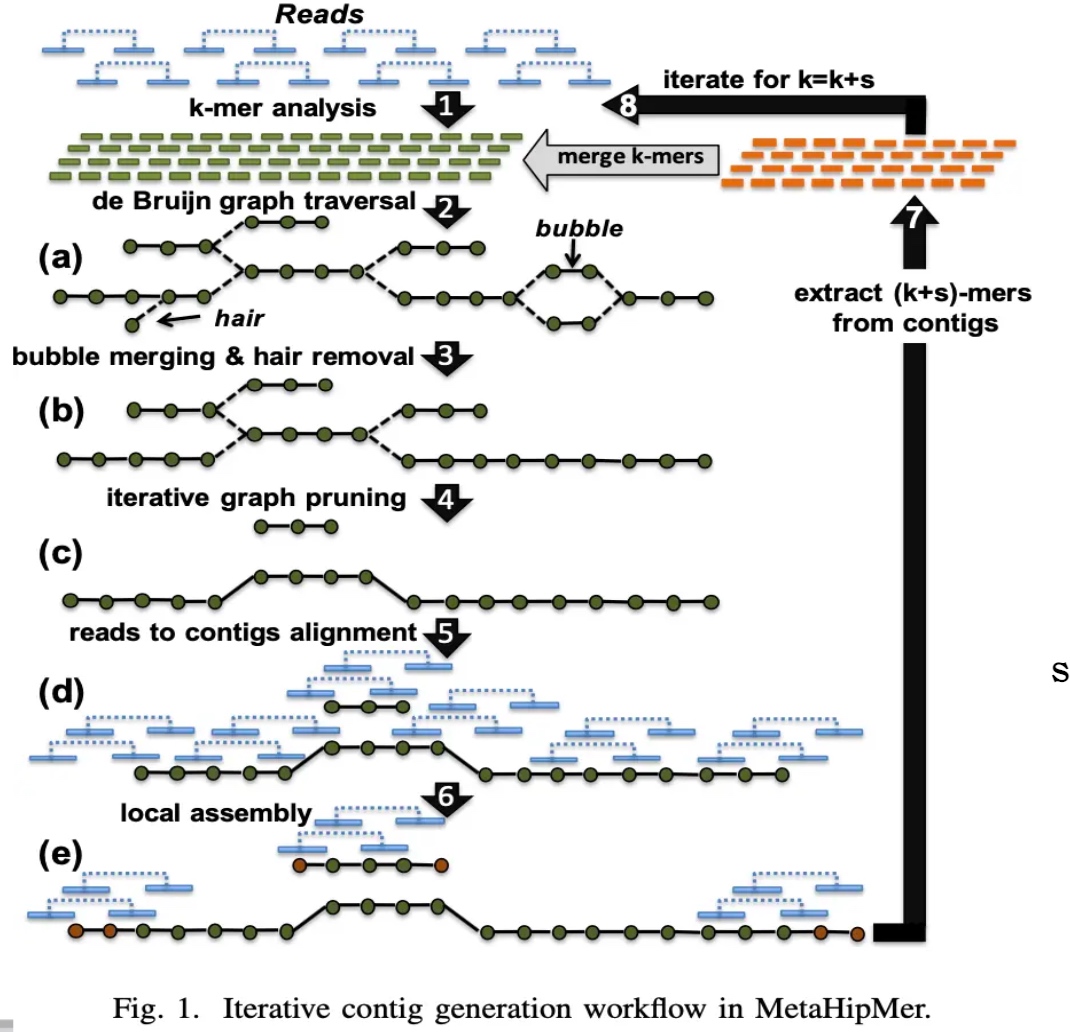

我们拿到这个题目的时候，觉得这个赛题我们可以改很多，我还为此分配了两个同学去研读代码，不过松辉和候补同学拿这个项目直接成了他们的并行计算project可还行。可我忘了作者，LBLL，berkeley 和能源部的大神写的，怎么可能会需要我们去魔改他的代码。失策失策。论文里的种种，cuckoo hashing，k-mer，DHT，都是貌似可以改的东西。可惜他们已经survive了TB级别ACGT的测试，工程师已经写的够充分了。不过upcxx（一个并行编程范式）有挺多小问题的。当时并行计算并没有涉及到GASNET并行模型，其实就是global_ptr和local_ptr的那些东西，这个并行模型比较适合DHT，特别是TB级别的数据。

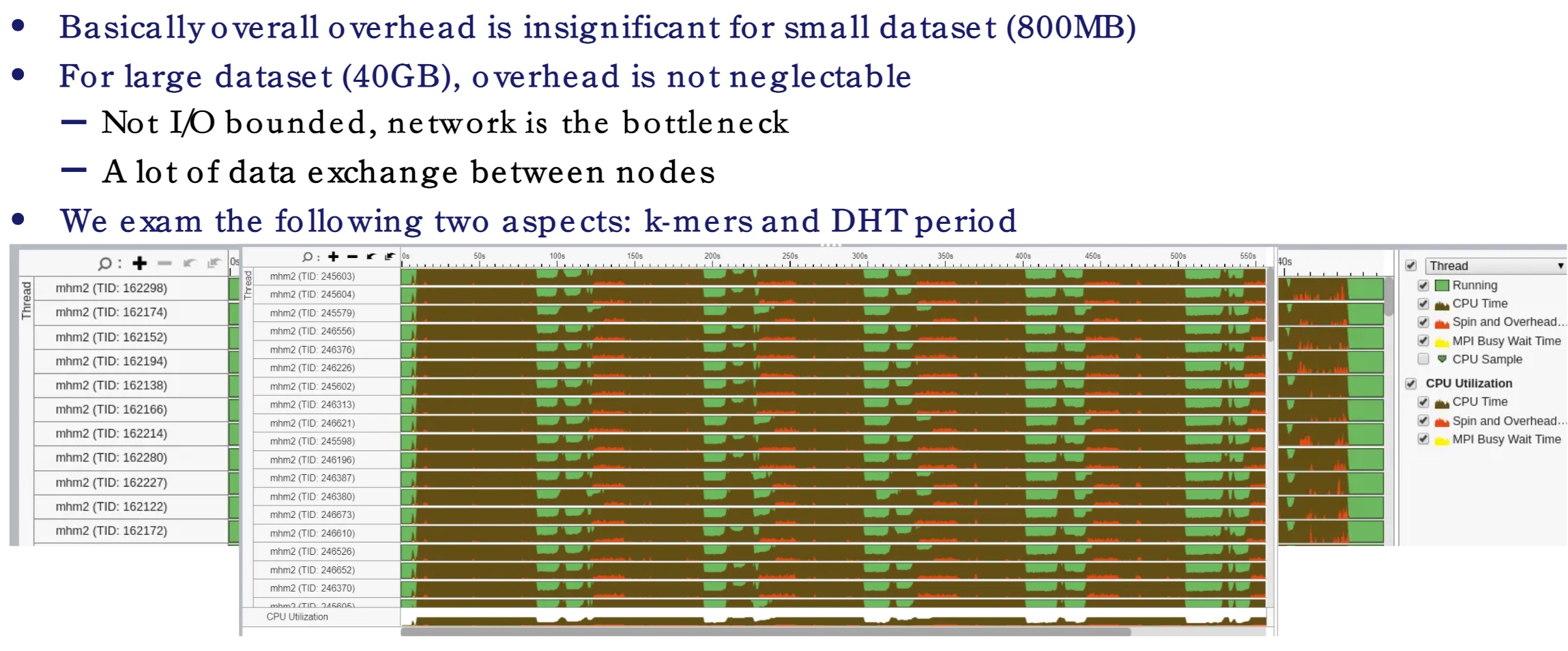

我们最先发现的是RPC他写的很慢，profiling完以后的结果告诉我中间传输过程太多，可没啥可以改代码的，都是libverbs点对点通信。

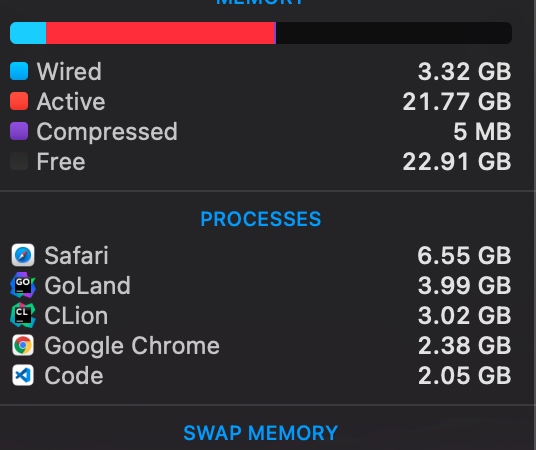

作为尝试，我们尝试了upcxx 的后端，可以是libverbs 也可是Intel MPI，Niagara上面装的rdma-core是rpm装的而非mellanoax下下来编译的，这弄坏了挺多东西。所以我们关于libverbs都是在singularity里弄的。在configure正常的情况下，MPI和libverbs 性能差不多。在NSCC上，GasNet对内存有异常多的需求。这程序几乎有线性的scability。
\[
\begin{array}{l}
\begin{array}{l}
\text { Comm} & \text{Build } & \text { System CPU } & \text { User CPU } &\text{nodes}
\end{array}\\
\begin{array}{llrlll}
\hline \text { mpi } & \text { Release } & 37.36 & 02: 54.9 & 1: 35: 15 & 4 \\
\hline \text { mpi } & \text { Release } & 60.74 & 01: 37.4 & 1: 19: 27 & 2 \\
\hline \text { ibv } & \text { Release } & 37.27 & 02: 57.3 & 1: 36: 37 & 4 \\
\hline \text { ibv } & \text { Release } & 61.69 & 01: 36.6 & 1: 19: 33 & 2 \\
\text { ibv } & \text { Debug } & 112.3 & 03: 44.6 & 4: 54: 57 & 4 \\
\text { mpi } & \text { Debug } & 134.4 & 06: 11.6 & 5: 57: 13 & 4 \\
\text { mpi } & \text { Release } & 37.79 & 07: 31.1 & 1: 39: 17 & 4 \\
\text { mpi } & \text { Release } & 545.35 & 1: 18: 27 & 18: 15: 26 & 4 \\
\text { mpi } & \text { Release } & 104.88 & 02: 54.6 & 1: 08: 33 & 1
\end{array}
\end{array}
\]

接下来就是调k-mer中的k了，这个非常有用，但是会减少精度。添加一个k就是增加他计算队列的长度，大致比原来的慢\(\frac17\).所以我们干的一件事就是分析精度缺失和k的关系。让其保持在一个合理的范围内。

DHT是并行计算课上讲过的那种，过一段时间会对在圈上的下一个节点加一次update。更新数据的过程是先write only（write barrier），在同时读和写，最后是read only（read barrier）。其bottleneck在于能否利用这个特性让其更快。（然而提出锅的人并咩有解决这个问题。DHT 的优化就是把那个圈变成其他结构，可似乎networkIO已经是bound了，逃。File System 上他们想用raid 去做这件事。

GPAW

我们在这题上失利了，因为code challenge部分有这块的alltoallv的优化，可是只有一个case真正调用了gpaw，做这个的宇昊由于我的编译原理作业没有花太多时间，导致没有发现问题。

这应用换个elpa库就能很快很快。

LAMMPS

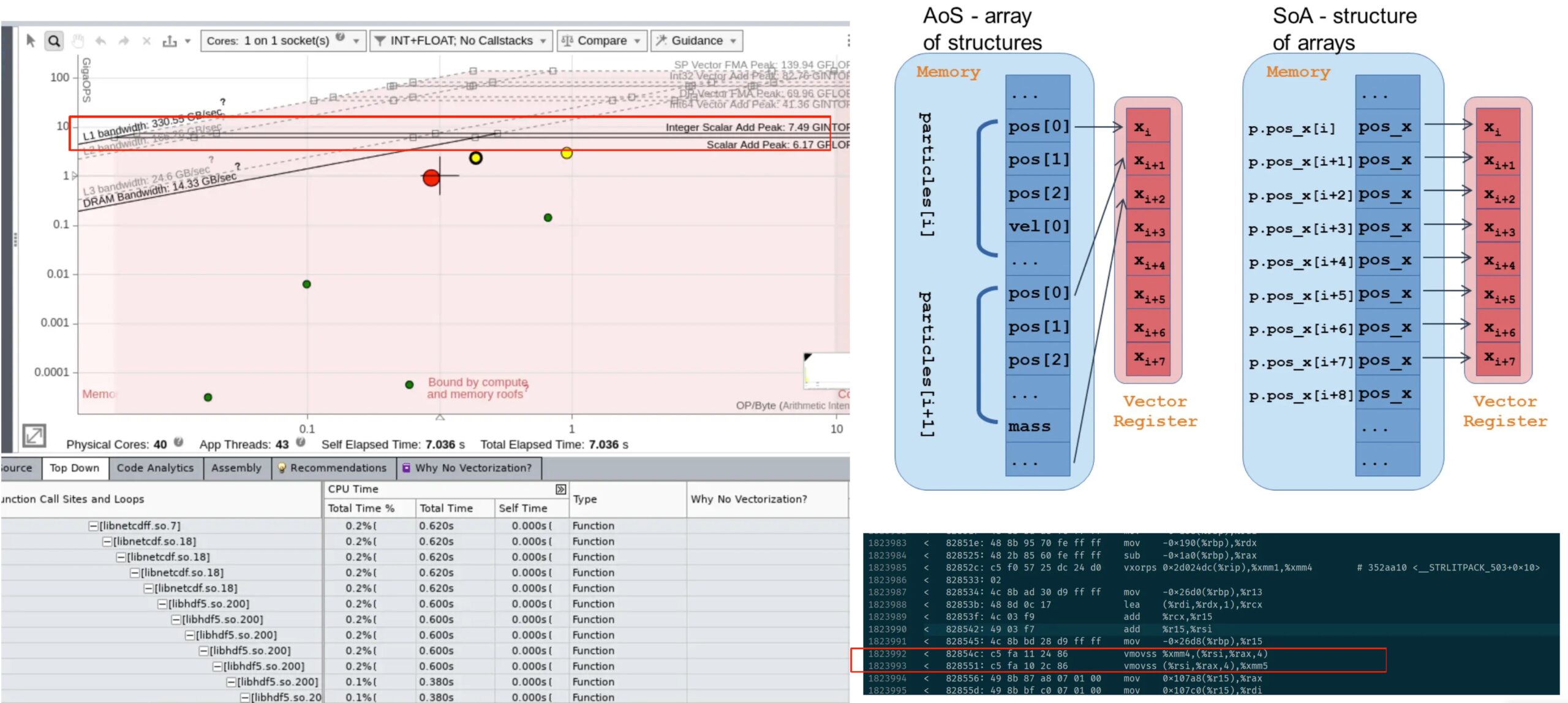

对lammp s这么成熟的蛋白质应用来说，我觉得其应该很稳定，可事实并不是这样。我们在当中找到了各种segfault，尤其是intel package，一个intel 架构师写的加速lammps性能的库。

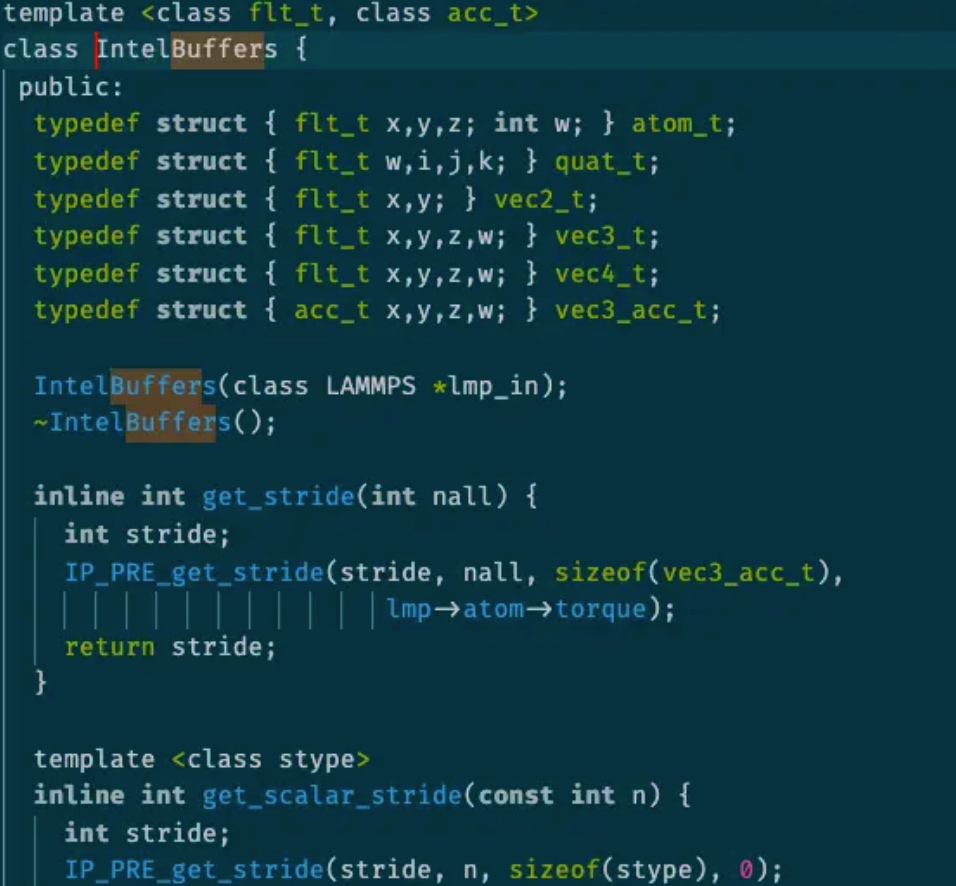

这么一个类，几乎所有的half neighbor 的计算都要用到
同时在跑ipm学到一个奇怪的LD_PRELOAD顺序问题。

WRF(Wolf)

又是一个天气应用，当时我们SC20的失利很大程度上就是那个 fortran 的 segfault 11，之前的解决方案是unlimit -s。据Harry说就是我们踩坑不够多，不停的换小版本编译，如果都不行才说明不是编译器的问题。我们这次在Niagara上是所有小版本都加了，结果还是不行。在比赛结束没几天的时候，在翻阅了WRF的官方部署ppt后，我们发现是一个KMP_STACKSIZE=20480000000的问题（由于intelifort维护的main程序需要对所有进程的状态进行描述，超过4KB就烫烫烫烫了）；在Niagara上还有个奇怪的坑，mpi是完全由slurm的srun控制的，你写的mpirun -np 160在集群上也会被换成srun -ntask $SLURM_NTASK -cpus-per-rank $SLURM_CPUS_PER_TASK -bind-by core导致每个node的core并不是你mpirun写的核心，而是你predefined的，这需要你ssh上去，而你也不能开交互spawn mpi task，因为mpirun走不了ib卡。所以在slurm脚本最前面定义一下就好了。这些坑真的只能在文档中体现，后人才不需要重新踩。现在fortran都要出2021了，时代变了，我的jump trading前老板最喜欢的还是F77，泪目。

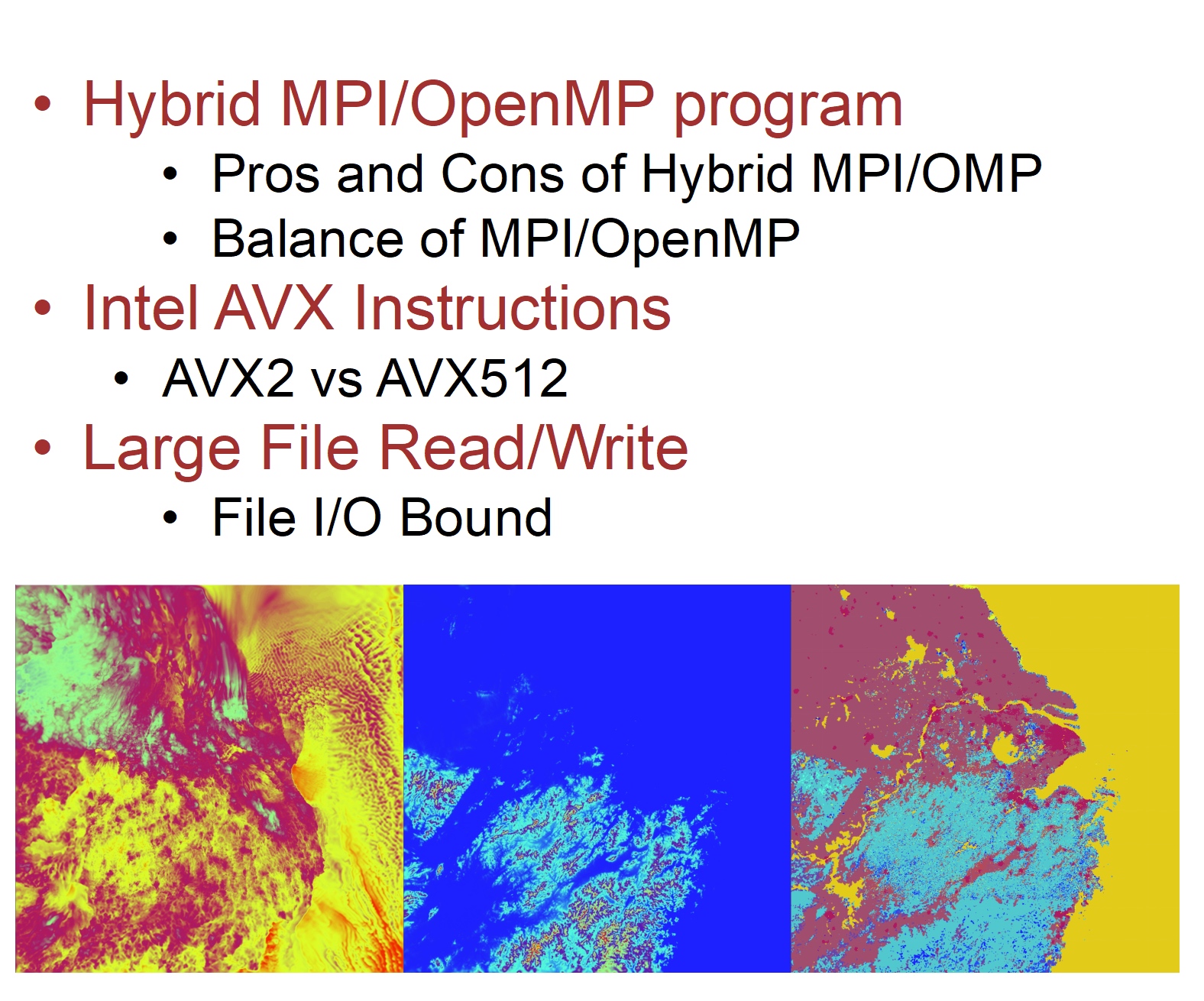

说下我们做的task和优化：(给我们的testcase居然是上海。)第一个是题目要求的分析MPI和omp的比例对WRF的影响， 其次是AVX512和AVX2的比较。最后是我们加的一个N-N file write middleware。

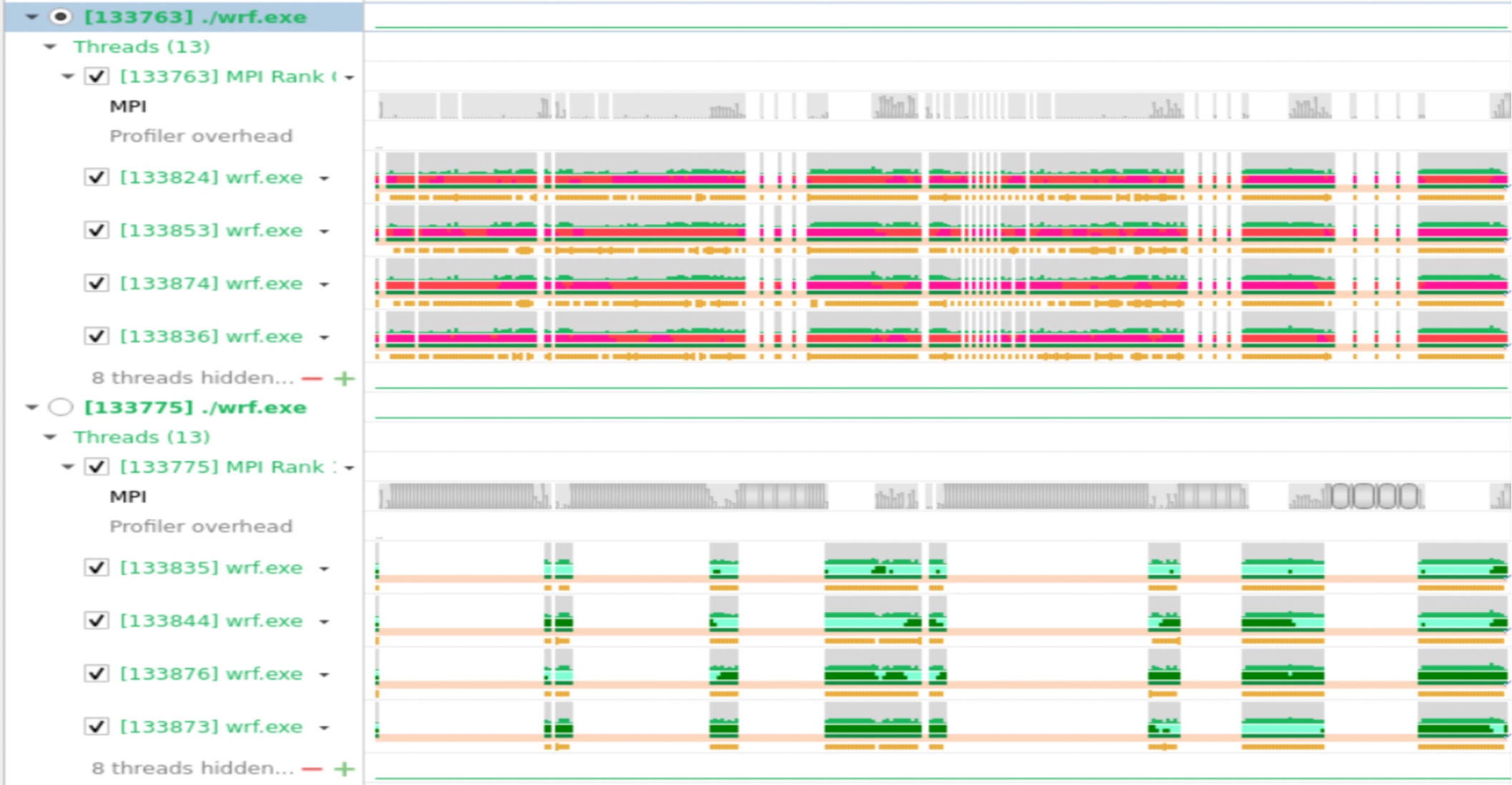

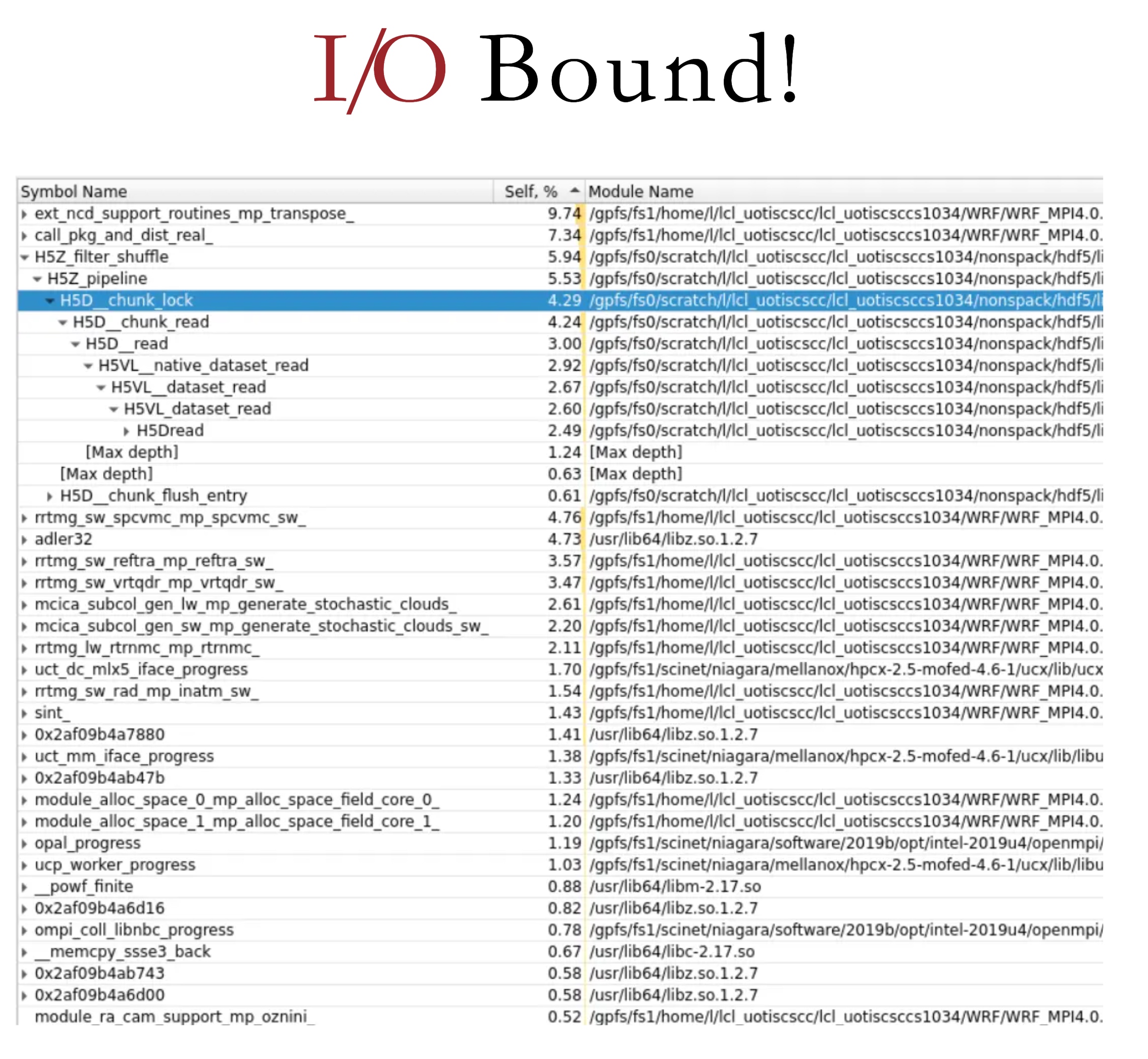

首先是profiling结果，由于加上vtune以后更容易seg11，就算加了那几个环境变量也一样，那我们就骂intel ifort傻逼好吧。之后虽然有几个小testcase我们成功跑完了一次advisor 和hotspots。这里只放nvsight（闷骚绿）的结果。

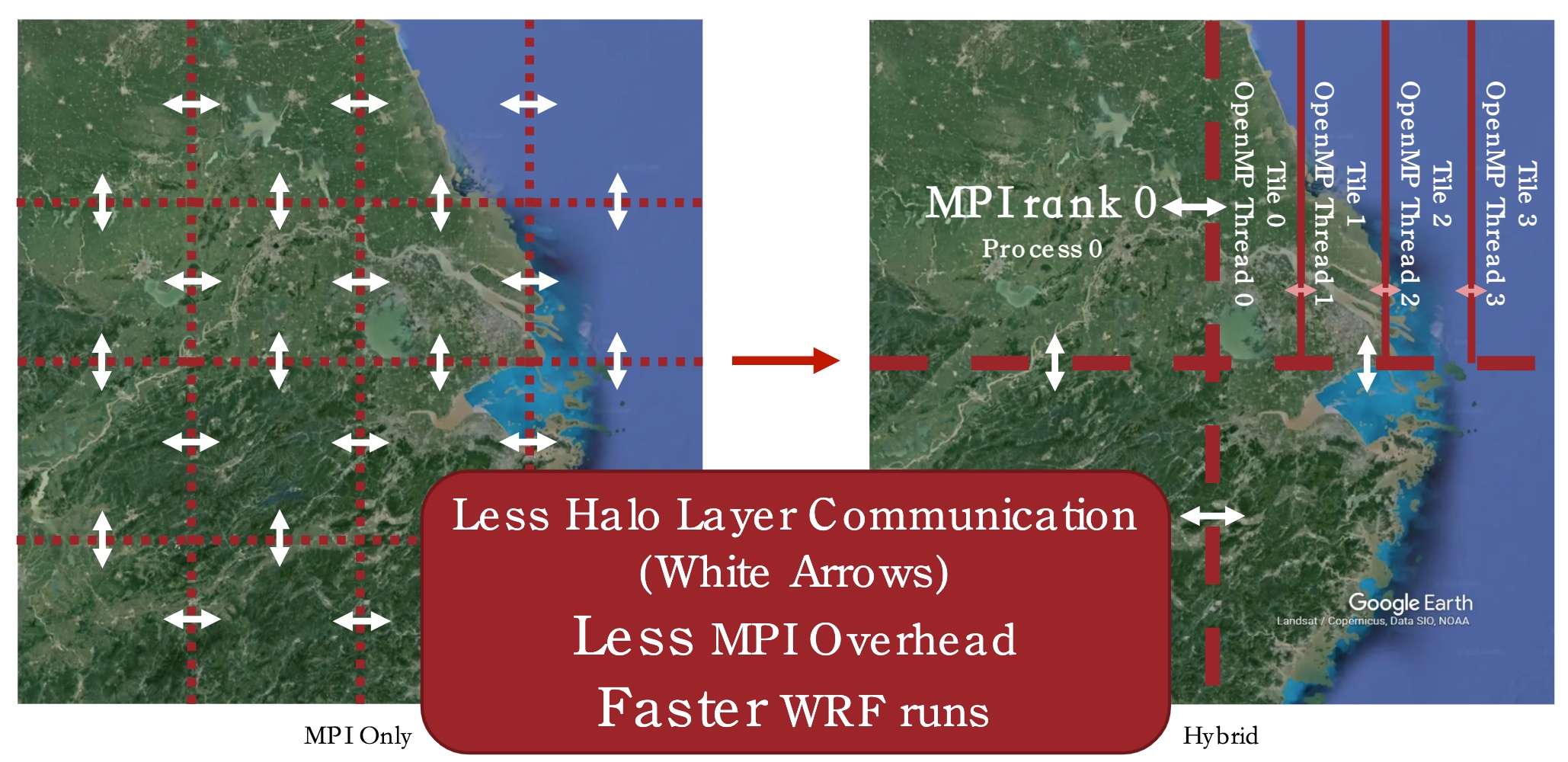

大概解释下就是他会把数据向这样切

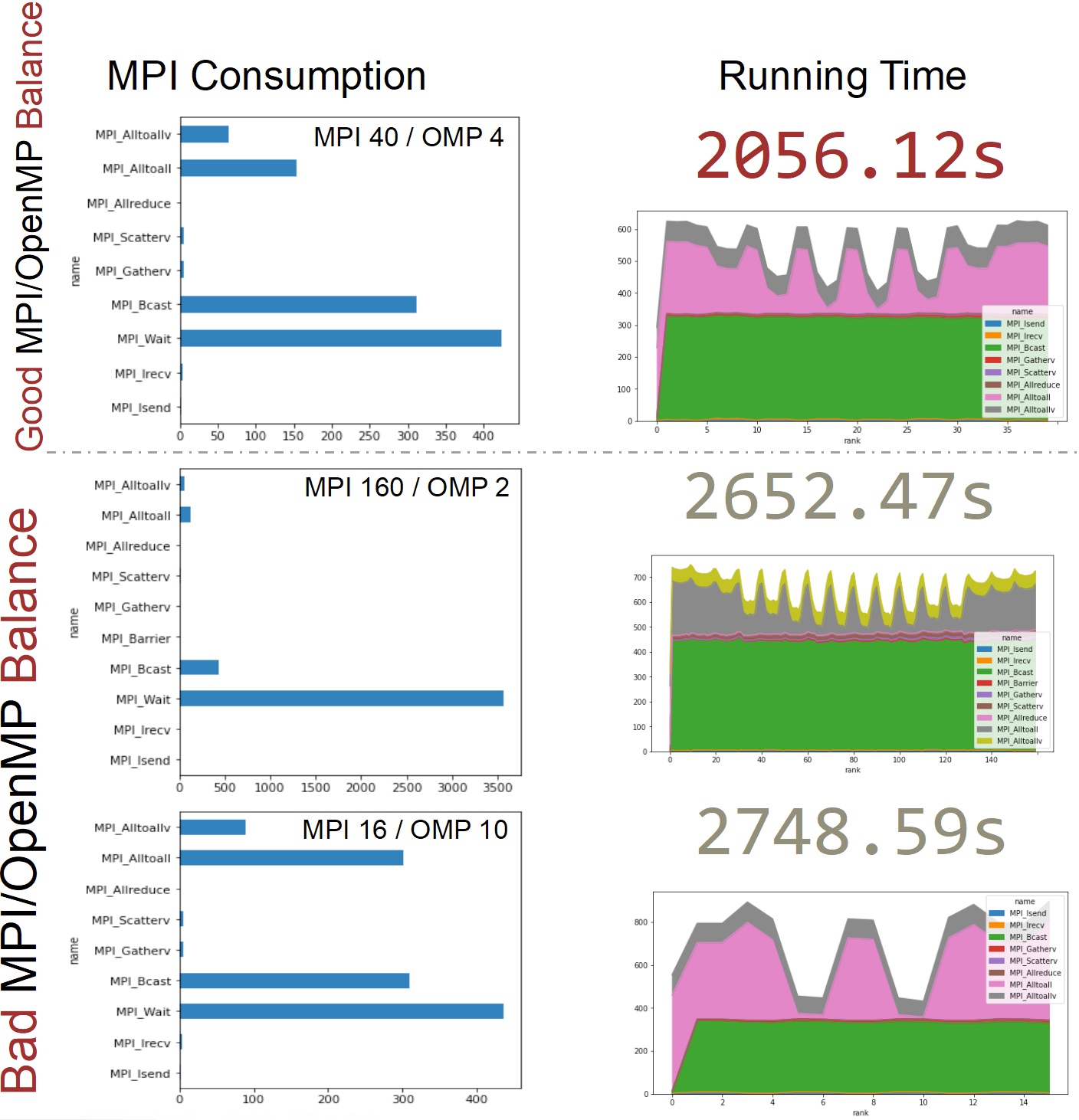

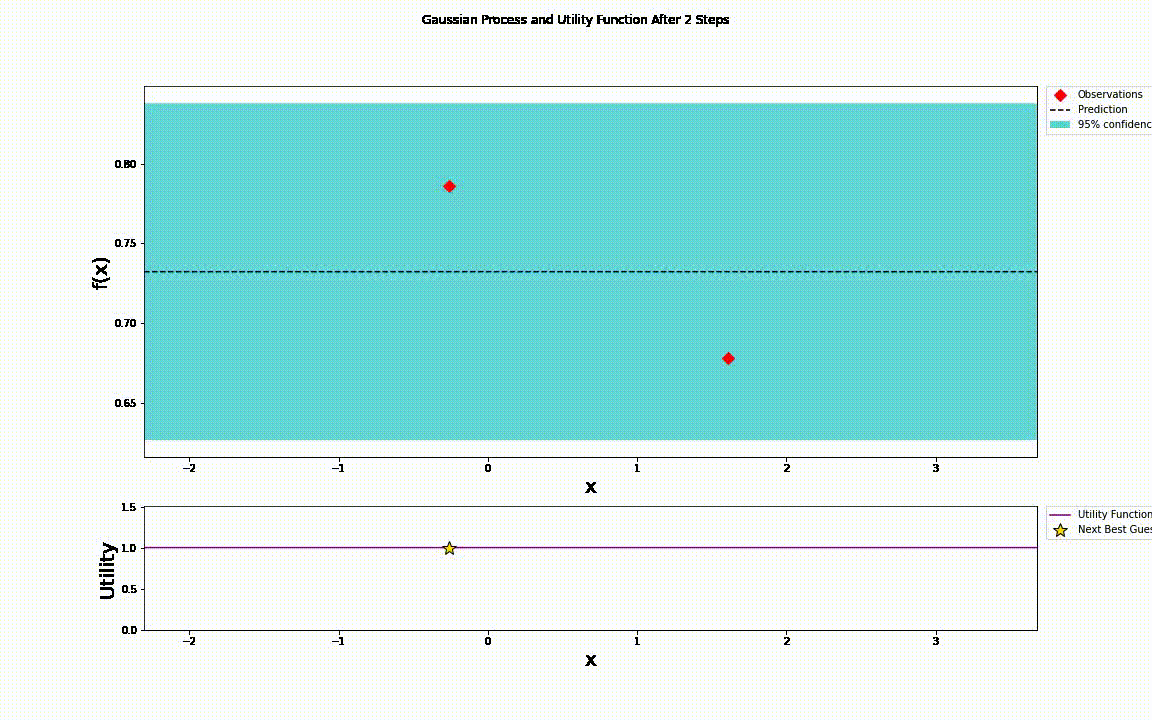

更少的MPI overhead就会得到最好的性能，所以我们写了一个bayesian 调参机。非常简单，但效果也不错。
在AVX512和AVX2方面，我们发现AVX512有严重的降频。

之后我们加了个殷老师特技FileSys middleware，我也终于搞懂了fuse到底干了啥。so-called. transform N-1 I/O pattern to N-N
while maintaining the file abstraction

Code Challenge

简要来说就是英伟达工程师写了个垃圾go程序，用于前端显示他们内部调benchmark 的过程，尤其是mellanoax的hpcx提供的openmpi的osu，这是一个很吃alltoallv的东西。以及夹带gpr_copy的ompi的性能。总之，在和shenghao和jiajie讨论了一下后，我们一致认为这是坨💩。所以我的策略就是➕zlib和COO sparse matrix，后来他们upstream了。
前端我们改成json的api传输了，这样压力给了前端，不过我们用了蚂蚁的一个前端库，已经用wasm优化的很好了，我们只需要把他的md转成序列化的json。
给你们说一个笑话。

ISC SCC Final




不太正常的总结

感觉这次时间拉的过长，我和做WRF的厶元几乎为此付出了RA工作和后面的几场考试，没事，能work就行。时间长就导致最后大家其实差不多，不知道评奖的机制是什么，至少我从和THU 暨南 NTU SYSU pk的过程中学了很多很多。清华好像最后两天才开始做，我只能说他们可能对评奖并没有什么兴趣了，反正就是第一了，反正年底我们去不了美国了。就面不了基了。

然后又是一年奇怪的陪跑。感觉就是自己太菜了。

Reference

  1. E. Georganas et al., "Extreme Scale De Novo Metagenome Assembly," SC18: International Conference for High Performance Computing, Networking, Storage and Analysis, Dallas, TX, USA, 2018, pp. 122-13
  2. Hofmeyr, S., Egan, R., Georganas, E. et al. Terabase-scale metagenome coassembly with MetaHipMer. Sci Rep 10, 10689 (2020).
Posted on

配合某戏精使用的 slurm 踩坑日记

失落的解释

不太理解asc评审人脑回路，同时看尽了一些国内的学术风气，同时联想到自己的GPA，觉得自己快没书读了。

安装

总之用rpmbuild最快。想改就改改 slurm.spec 就行

rpmbuild -ta slurm*.tar.bz2

大概有几个小坑，

  1. hdf5 spec 依赖有点问题，tar -jxvf *, 把configure 部分改成 --with-hdf5=no。
  2. CC 一定是系统gcc
  3. undefined reference to DRL_MIN，源码DRL_MIN换成 2.2250738585072013830902327173324040642192159804623318306e-308。
    装完进 $HOME/rpmbuild/RPMS/x86_64，yum install一下。

总之躲不开的就是看源码

配置

create 个 munged key 放 /etc/munge/munge.key
compute control 节点的 /etc/slurm/slurm.conf 得一样。

ClusterName=epyc
ControlMachine=epyc.node1
ControlAddr=192.168.100.5
SlurmUser=slurm1

MailProg=/bin/mail
SlurmctldPort=6817
SlurmdPort=6818
AuthType=auth/munge

StateSaveLocation=/var/spool/slurmctld
SlurmdSpoolDir=/var/spool/slurmd
SwitchType=switch/none
MpiDefault=none
SlurmctldPidFile=/var/run/slurmctld.pid
SlurmdPidFile=/var/run/slurmd.pid
ProctrackType=proctrack/linuxproc
#PluginDir=
#FirstJobId=
ReturnToService=0
# TIMERS
SlurmctldTimeout=300
SlurmdTimeout=300
InactiveLimit=0
MinJobAge=300
KillWait=30
Waittime=0
#
# SCHEDULING
SchedulerType=sched/backfill
#SchedulerAuth=
SelectType=select/cons_tres
SelectTypeParameters=CR_Core
#
# LOGGING
SlurmctldDebug=3
SlurmctldLogFile=/var/log/slurmctld.log
SlurmdDebug=3
SlurmdLogFile=/var/log/slurmd.log
JobCompType=jobcomp/none
#JobCompLoc=
#
# ACCOUNTING
#JobAcctGatherType=jobacct_gather/linux
#JobAcctGatherFrequency=30
#
#AccountingStorageType=accounting_storage/slurmdbd
#AccountingStorageHost=
#AccountingStorageLoc=
#AccountingStoragePass=
#AccountingStorageUser=
#
# COMPUTE NODES
NodeName=epyc.node1 NodeAddr=192.168.100.5 CPUs=256 RealMemory=1024 Sockets=2 CoresPerSocket=64 ThreadsPerCore=2 State=IDLE
NodeName=epyc.node2 NodeAddr=192.168.100.6 CPUs=256 RealMemory=1024 Sockets=2 CoresPerSocket=64 ThreadsPerCore=2 State=IDLE
PartitionName=control Nodes=epyc.node1 Default=YES MaxTime=INFINITE State=UP
PartitionName=compute Nodes=epyc.node2 Default=NO MaxTime=INFINITE State=UP

动态关注 /var/log/slurm* 会有各种新发现。
建议不要开 slurmdbd， 因为很难配成功。
C1BE1D3D63A4532E2475F3858FDF3B1E
sacct 不需要这个功能。

一点点关于QoS的尝试--基于 RDMA traffic

slurm 里面有基于负载均衡的QoS控制，而 RDMA traffic 的时序数据很好拿到，那就很好动态调QoS了。

$ sudo opensm -g 0x98039b03009fcfd6 -F /etc/opensm/opensm.conf -B
-------------------------------------------------
OpenSM 5.4.0.MLNX20190422.ed81811
Config file is `/etc/opensm/opensm.conf`:
 Reading Cached Option File: /etc/opensm/opensm.conf
 Loading Cached Option:qos = TRUE
 Loading Changed QoS Cached Option:qos_max_vls = 2
 Loading Changed QoS Cached Option:qos_high_limit = 255
 Loading Changed QoS Cached Option:qos_vlarb_low = 0:64
 Loading Changed QoS Cached Option:qos_vlarb_high = 1:192
 Loading Changed QoS Cached Option:qos_sl2vl = 0,1
 Warning: Cached Option qos_sl2vl: < 16 VLs listed
Command Line Arguments:
 Guid <0x98039b03009fcfd6>
 Daemon mode
 Log File: /var/log/opensm.log

message table affinity

$ numactl --cpunodebind=0 ib_write_bw -d mlx5_0 -i 1 --report_gbits -F --sl=0 -D 10
---------------------------------------------------------------------------------------
                    RDMA_Write BW Test
 Dual-port       : OFF          Device         : mlx5_0
 Number of qps   : 1            Transport type : IB
 Connection type : RC           Using SRQ      : OFF
 CQ Moderation   : 100
 Mtu             : 4096[B]
 Link type       : IB
 Max inline data : 0[B]
 rdma_cm QPs     : OFF
 Data ex. method : Ethernet
---------------------------------------------------------------------------------------
 local address: LID 0x8f QPN 0xdd16 PSN 0x25f4a4 RKey 0x0e1848 VAddr 0x002b65b2130000
 remote address: LID 0x8d QPN 0x02c6 PSN 0xdb2c00 RKey 0x17d997 VAddr 0x002b8263ed0000
---------------------------------------------------------------------------------------
 #bytes     #iterations BW peak[Gb/sec]    BW average[Gb/sec]   MsgRate[Mpps]
 65536      0           0.000000           0.000000             0.000000
 ---------------------------------------------------------------------------------------
 ```

改affinity

$ numactl --cpunodebind=1 ib_write_bw -d mlx5_0 -i 1 --report_gbits -F --sl=1 -D 10


集成到slurm QoS 控制API中。

### 最后弄个playbook
```yml
---

slurm_upgrade: no
slurm_roles: []
slurm_partitions: []
slurm_nodes: []
slurm_config_dir: "{{ '/etc/slurm' }}"
slurm_configure_munge: yes


slurmd_service_name: slurmd
slurmctld_service_name: slurmctld
slurmdbd_service_name: slurmdbd

__slurm_user_name: "{{ (slurm_user | default({})).name | default('slurm') }}"
__slurm_group_name: "{{ (slurm_user | default({})).group | default(omit) }}"

__slurm_config_default:
  AuthType: auth/munge
  CryptoType: crypto/munge
  SlurmUser: "{{ __slurm_user_name }}"
  ClusterName: cluster
  ProctrackType=proctrack/linuxproc
  # slurmctld options
  SlurmctldPort: 6817
  SlurmctldLogFile: "{{ '/var/log/slurm/slurmctld.log' }}"
  SlurmctldPidFile: >-
    {{
        '/var/run/slurm/slurmctld.pid'
    }}
  StateSaveLocation: >-
    {{
        '/var/lib/slurm/slurmctld'
    }}
  # slurmd options
  SlurmdPort: 6818
  SlurmdLogFile: "{{ '/var/log/slurm/slurmd.log' }}"
  SlurmdPidFile: {{ '/var/run/slurm/slurmd.pid' }}
  SlurmdSpoolDir: {{'/var/spool/slurm/slurmd'  }}

__slurm_packages:
  client: [slurm, munge]
  slurmctld: [munge, slurm, slurm-slurmctld]
  slurmd: [munge, slurm, slurm-slurmd]
  slurmdbd: [munge, slurm-slurmdbd]

__slurmdbd_config_default:
  AuthType: auth/munge
  DbdPort: 6819
  SlurmUser: "{{ __slurm_user_name }}"
  LogFile: "{{ '/var/log/slurm/slurmdbd.log' }}"

reference

  1. https://lists.schedmd.com/pipermail/slurm-users/2020-April/005199.html
  2. https://hpcadvisorycouncil.atlassian.net/wiki/spaces/HPCWORKS/pages/1177878529/Getting+Started+with+InfiniBand+QoS#Run-RDMA-Traffic
